Que son dispositivos pasivos  en redes o cableado estructurado Elemento  que  se  utiliza  para  interconectar  los  enlaces  de  una  red  de  datos  su  utilización  se  define  en  las  normativas  internacionales.  Armarios,  Paneles,  Tomas,  Canalizaciones.

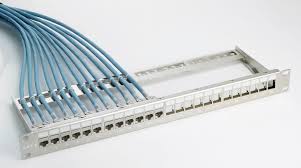

Que es un patchpanel en redes: Un panel de conexiones (patch panel), también denominado bahía de rutas, es el elemento encargado de recibir todos los cables del cableado estructurado.Sirve como organizador de las conexiones de la red, para que los elementos relacionados de la red de área local (LAN) y los equipos de conectividad puedan ser fácilmente incorporados al sistema, y además los puertos de conexión de los equipos activos de la red (switch, router, etcétera) no tengan daños por el constante trabajo de retirar e introducir los conectores en sus puertos.

Que es un toma de datos en redes:son dispositivos en forma de caja en donde se guardan el jack, se encuentran ubicados en la pared de la canaleta,puede haber tomas dobles o cuadruples,este dispositivo permite que se le conete un cable de parcheo o Rj-45 para transmitir los datos a la computadora.

Que son dispositivos activos en redes:Dispositivo electrónico que distribuye banda ancha a determinada cantidad de equipos  (Computadores) de una red. (Switch, router)  Son los equipos que se encargan de distribuir en forma activa la información a través de la red, como concentradores, redes inalámbricas, switches.

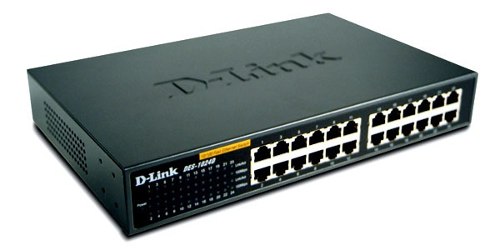

Que es un suiche en redes:Un conmutador o switch es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.

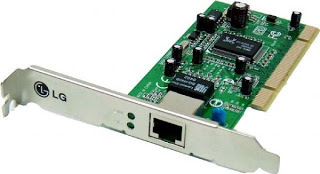

Que es una tarjeta de red:La tarjeta de red es el dispositivo que nos permite conectar la estación (ordenador u otro equipo de red) con el medio físico de transmisión (cable). Se le llama tarjeta porque normalmente es una tarjeta que se coloca en uno de los slot libres del PC, pero cada vez son más los equipos que la llevan incorporada en la placa base.Las tarjetas de red pueden disponer de varios tipos de conectores. Los más habituales son el tipo BNC y el RJ-45, para conectar con cableado de tipo coaxial o UTP respectivamente.

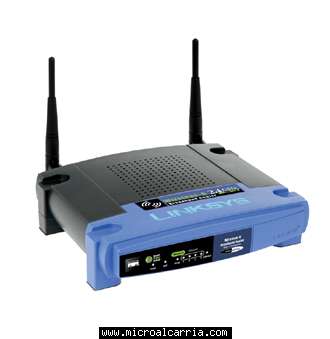

Que es un punto de aceso:es un dispositivo de red que interconecta equipos de comunicación alámbrica para formar una red inalámbrica que interconecta dispositivos móviles o con tarjetas de red inalámbricas.Los WAP son dispositivos que permiten la conexión inalámbrica de un dispositivo móvil de cómputo (computadora, tableta, smartphone) con una red. Normalmente, un WAP también puede conectarse a una red cableada, y puede transmitir datos entre los dispositivos conectados a la red cableada y los dispositivos inalámbricos.

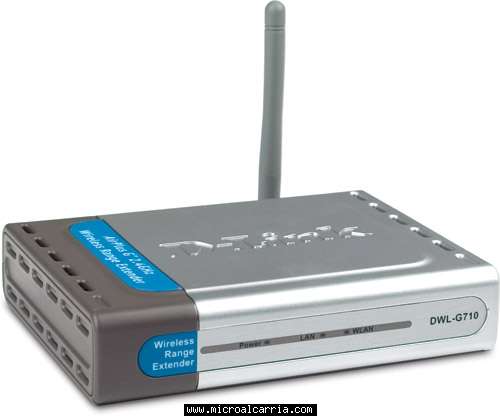

Que es un repetidor en redes:es un dispositivo electronico que recibe una señal débil o de bajo nivel y la retransmite a una potencia o nivel más alto, de tal modo que se puedan cubrir distancias más largas sin degradación o con una degradación tolerable.

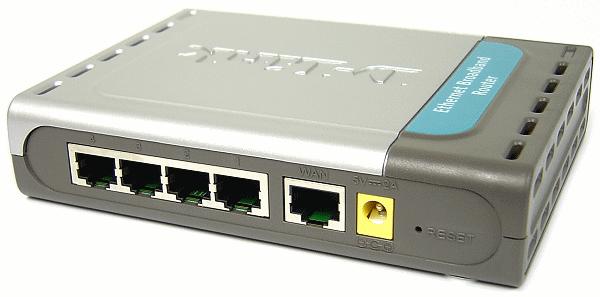

Que es un enrutador:es un dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de máquinas IP que se pueden comunicar sin la intervención de un encaminador (mediante puentes de red), y que por tanto tienen prefijos de red distintos.

Cableado estructurado

En 1991, la asociación de las industrias electrónicas desarrollaron el estándar comercial de telecomunicaciones designado "EIA/TIA568, el cual cubre el cableado horizontal y los BackBone, cableado de interiores, las cajillas estaciones de trabajo, cables y conexiones de hardware. Cundo el estándar 568 fue adoptado, los cables UTP de altas velocidades y las conexiones de hardware se mantenían en desarrollo. Más tarde, el EIA/TIA568, presento el TSB36 y TSB40A para proveer lo cables UTP y especificaciones para conexiones del hardware, definiendo él número de propiedades físicos y eléctricos particularmente para atenuaciones y crostock, el revisado estandart fue designado "ANSI/TIA/EIA568A", el cual incorpora la forma original de EIA/TIA568 más TSB36 aprobado en TSB40A.
(Para ver el gráfico faltante haga click en el menú superior "Bajar Trabajo")

Ventajas Principales de los cables UTP: Movilidad, Facilidad de Crecimiento y Expansión, Integración a Altas Velocidades de Transmisión de Data Compatibles con Todas las LAN que Soporten Velocidades Superiores a 100 Mbps, Flexibilidad para el Mantenimiento de las Instalaciones Dispositivos y Accesorios para Cableado Estructurado.
El Cableado Estructurado permite voz-datos, dotando a locales y oficinas de la infraestructura necesaria para soportar la convivencia de redes locales, centrales telefónicas, fax, videoconferencia, intranet, internet...

Normas para cableado estructurado

 Al ser el cableado estructurado un conjunto de cables y conectores, sus componentes, diseño y técnicas de instalación deben de cumplir con una norma que dé servicio a cualquier tipo de red local de datos, voz y otros sistemas de comunicaciones, sin la necesidad de recurrir a un único proveedor de equipos y programas.
De tal manera que los sistemas de cableado estructurado se instalan de acuerdo a la norma para cableado para telecomunicaciones, EIA/TIA/568-A, emitida en Estados Unidos por la Asociación de la industria de telecomunicaciones, junto con la asociación de la industria electrónica.

EIA/TIA568-A
Estándar ANSI/TIA/EIA-568-A de Alambrado de Telecomunicaciones para Edificios Comerciales. El propósito de esta norma es permitir la planeación e instalación de cableado de edificios con muy poco conocimiento de los productos de telecomunicaciones que serán instalados con posterioridad.
ANSI/EIA/TIA emiten una serie de normas que complementan la 568-A, que es la norma general de cableado:

• Estándar ANSI/TIA/EIA-569-A de Rutas y Espacios de Telecomunicaciones para Edificios Comerciales. Define la infraestructura del cableado de telecomunicaciones, a través de tubería, registros, pozos, trincheras, canal, entre otros, para su buen funcionamiento y desarrollo del futuro.
• EIA/TIA 570, establece el cableado de uso residencial y de pequeños negocios.
• Estándar ANSI/TIA/EIA-606 de Administración para la Infraestructura de Telecomunicaciones de Edificios Comerciales.
• EIA/TIA 607, define al sistema de tierra física y el de alimentación bajo las cuales se deberán de operar y proteger los elementos del sistema estructurado.

Las normas EIA/TIA fueron creadas como norma de industria en un país, pero se ha empleado como norma internacional por ser de las primeras en crearse. ISO/IEC 11801, es otra norma internacional.
Las normas ofrecen muchas recomendaciones y evitan problemas en la instalación del mismo, pero básicamente protegen la  inversión del cliente.

Elementos principales de un cableado estructurado
El Cableado estructurado, es un sistema de cableado capaz de integrar tanto a los servicios de voz, datos y vídeo, como los sistemas de control y automatización de un edificio bajo una plataforma estandarizada y abierta. El cableado estructurado tiende a estandarizar los sistemas de transmisión de información al integrar diferentes medios para soportar toda clase de tráfico, controlar los procesos y sistemas de administración de un edificio.
(Para ver el gráfico faltante haga click en el menú superior "Bajar Trabajo")

1. Cableado Horizontal

2. El cableado horizontal incorpora el sistema de cableado que se extiende desde la salida de área de trabajo de telecomunicaciones (Work Area Outlet, WAO) hasta el cuarto de telecomunicaciones.

   El propósito del cableado del backbone es proporcionar interconexiones entre cuartos de entrada de servicios de edificio, cuartos de equipo y cuartos de telecomunicaciones. El cableado del backbone incluye la conexión vertical entre pisos en edificios de varios pisos. El cableado del backbone incluye medios de transmisión (cable), puntos principales e intermedios de conexión cruzada y terminaciones mecánicas.

3. Cableado del Backbone

   Un cuarto de telecomunicaciones es el área en un edificio utilizada para el uso exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones. El espacio del cuarto de comunicaciones no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones. El cuarto de telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexión asociado. El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de telecomunicaciones. Todo edificio debe contar con al menos un cuarto de telecomunicaciones o cuarto de equipo. No hay un límite máximo en la cantidad de cuartos de telecomunicaciones que puedan haber en un edificio.

4. Cuarto de Telecomunicaciones

   El cuarto de equipo es un espacio centralizado de uso específico para equipo de telecomunicaciones tal como central telefónica, equipo de cómputo y/o conmutador de video. Varias o todas las funciones de un cuarto de telecomunicaciones pueden ser proporcionadas por un cuarto de equipo. Los cuartos de equipo se consideran distintos de los cuartos de telecomunicaciones por la naturaleza, costo, tamaño y/o complejidad del equipo que contienen. Los cuartos de equipo incluyen espacio de trabajo para personal de telecomunicaciones. Todo edificio debe contener un cuarto de telecomunicaciones o un cuarto de equipo. Los requerimientos del cuarto de equipo se especifican en los estándares ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569.

5. Cuarto de Equipo

   El cuarto de entrada de servicios consiste en la entrada de los servicios de telecomunicaciones al edificio, incluyendo el punto de entrada a través de la pared y continuando hasta el cuarto o espacio de entrada. El cuarto de entrada puede incorporar el "backbone" que conecta a otros edificios en situaciones de campus. Los requerimientos de los cuartos de entrada se especifican en los estándares ANSI/TIA/EIA-568-A y ANSI/TIA/EIA-569.

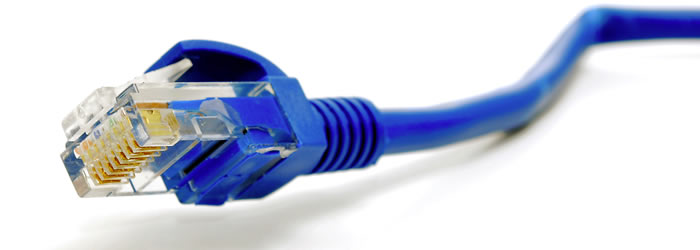

Cableado estructurado

 El cableado estructurado consiste en el tendido de cables de par trenzado blindados (Shielded Twisted Pair, STP) o no blindados (Unshielded Twisted Pair, UTP) en el interior de un edificio con el propósito de implantar una red de área local (Local Area Network, LAN).Suele tratarse de cables de pares trenzados de cobre, y/o para redes de tipo IEEE 802.3; no obstante, también puede tratarse de fibras ópticas o cables coaxiales.
